Raspberry Pi でＬチカ(欲張りセット)
こんにちは。國松です。
今回はＬＥＤをチカチカさせてみたいと思います。i2cから電子工作の基本に立ち返ってみます。(本当の所はこの記事を上げるのが遅れただけです。)
ＬＥＤをチカチカさせる(通称Ｌチカ)にはラズパイからＬＥＤを制御します。
用意するもの
1.Raspberry Pi3 Model B+ (OsはRaspbian)
2.ブレッドボード
3.赤色ＬＥＤ
4.330Ωの抵抗
5.ジャンパワイヤ(オスーメス)

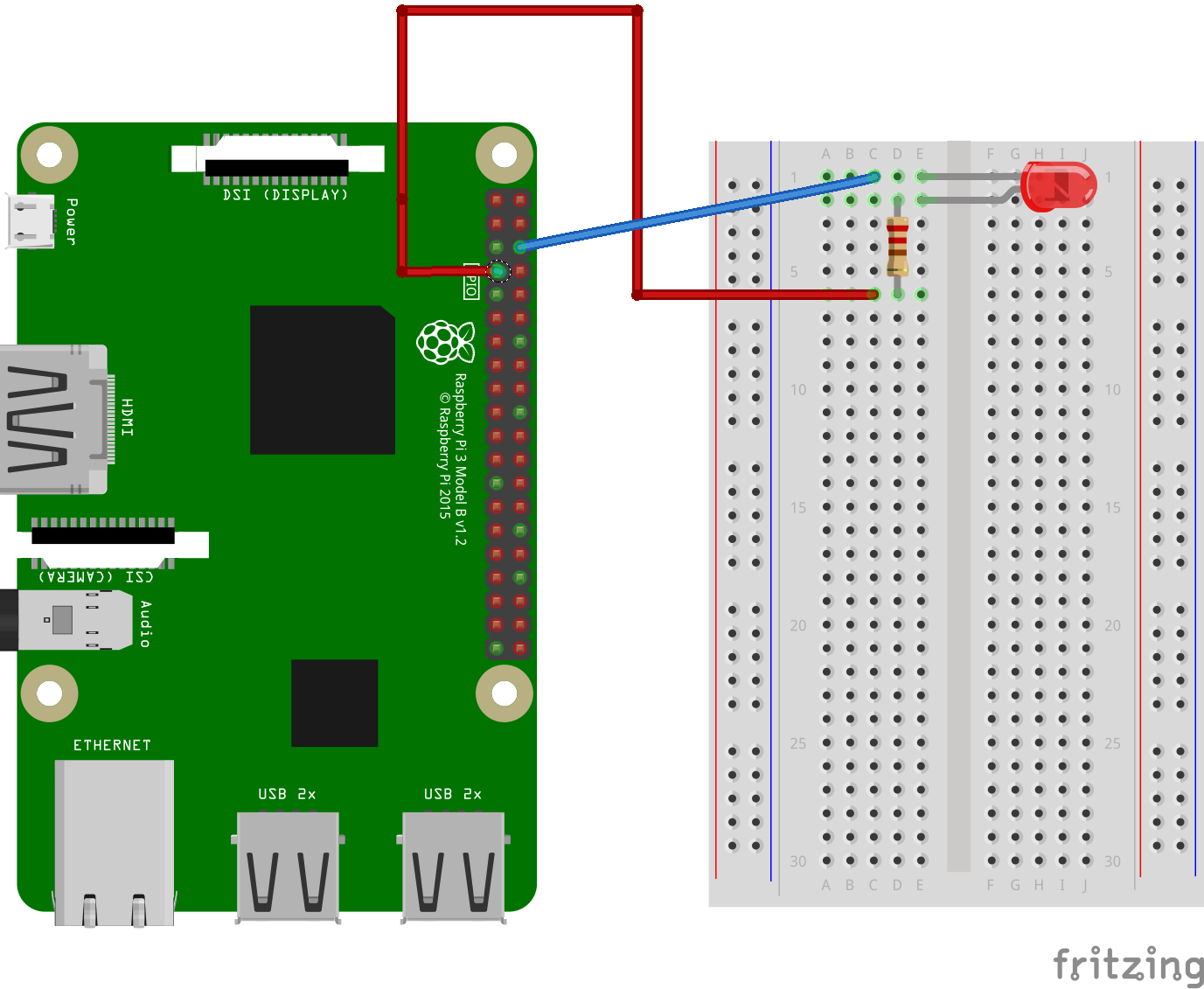

部品の配置と配線
Lピカの時と同じに見えますが、1点変わった所があります。
ラズパイのGPIOのプラス側のピンが1番ピン(3.3ｖ)から7番(GPIO4)ピンに変わっています。
3.3ｖに繋いでいるとＬＥＤは点灯しっぱなしになってしまい制御できないので…
手動でＬチカ
WiringPiを使ってラズパイのGPIOを制御してみたいと思います。
WiringPiとはラズパイのGPIOを制御するためのライブラリです。
プログラムを書いてLEDを制御する前にターミナルからラズパイのGPIOを制御してみます。まず、ターミナルを起動します。黒くて四角い画面にコマンドを入力していきます。
#GPIOのポート4を出力専用に設定 －－－1⃣ gpio -g mode 4 out #GPIOのポート4の値を1(HIGH)に設定 －－－2⃣ gpio -g write 4 1 #GPIOのポート4の値を0(LOW)に設定 －－－3⃣ gpio -g write 4 0
2⃣と3⃣を繰り返し入力することでＬＥＤをチカチカさせる事ができます。（上記のコードは『やさしくはじめるラズベリー・パイ』のp86から引用しています）
次にプログラムを書いてＬチカさせたいと思います。言語はPythonを使用して、GPIOを操作するためのライブラリはRPi.GPIOを使用します。
#LEDをチカチカさせるプログラム
import RPi.GPIO as GPIO
import time, sys
PIN = 4
GPIO.setmode(GPIO.BCM)
GPIO.setup(PIN, GPIO.OUT)
while True:
try:
GPIO.output(PIN, GPIO.HIGH)
time.sleep(0.5)
GPIO.output(PIN,GPIO.LOW)
time.sleep(0.5)
except KeyboardInterrupt:
GPIO.cleanup()
sys.exit()プログラムが書けたら(led.pyと名前を付けて)保存してpython3 led.pyで実行します。
無事にＬＥＤをチカチカさせる事ができました。このままほおっておくとずっとＬＥＤがチカチカしているので終了させるにはCtrl+Ｃを押します。
次にWiringPiを使ったpythonでのLチカをやってみたいと思います。(動画は割愛します。)
#LEDをチカチカさせる
import time
import wiringpi as GPIO #wiringpiをインボート
GPIO.wiringPiSetup()
GPIO.pinMode(7,1)
while True:
GPIO.digitalWrite(7,1)
time.sleep(0.5)
GPIO.digitalWrite(7,0)
time.sleep(0.5)
WiringPiを使用したC言語でのラズパイのＬチカについては北本先輩の記事を参考にして下さい。
